マテリアル / 電子マテリアル

パウチ型電池部材

タブリード用テーパー加工金属・EV電池用アクリルフォーム

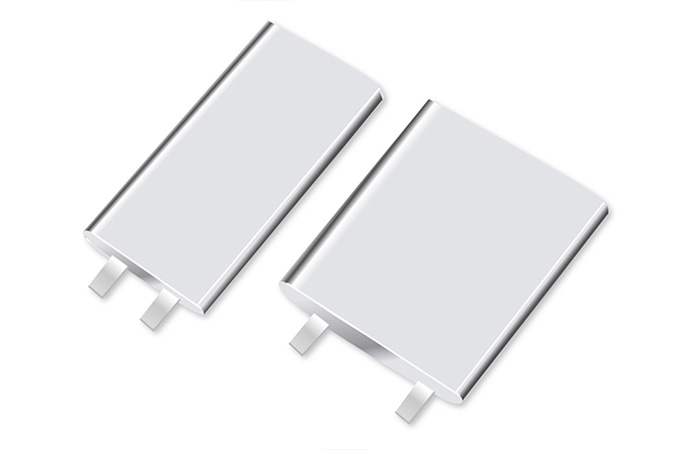

パウチ型電池は角型・円筒型と比べて成形の自由度が高く軽量であることからEVやモバイル機器向けに広く採用されています。当社は、独自の技術・加工機能を生かし、タブリード用テーパー加工金属やEV電池用アクリルフォームを取り扱っており、お客さまのニーズに応じた材料開発・加工対応を提案します。

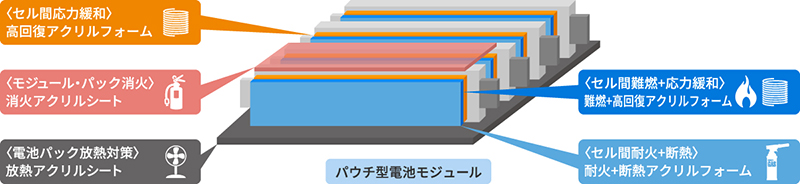

商材一覧

商材一覧

PRODUCT LIST

EV電池用アクリルフォームシリーズ

消火アクリルシート

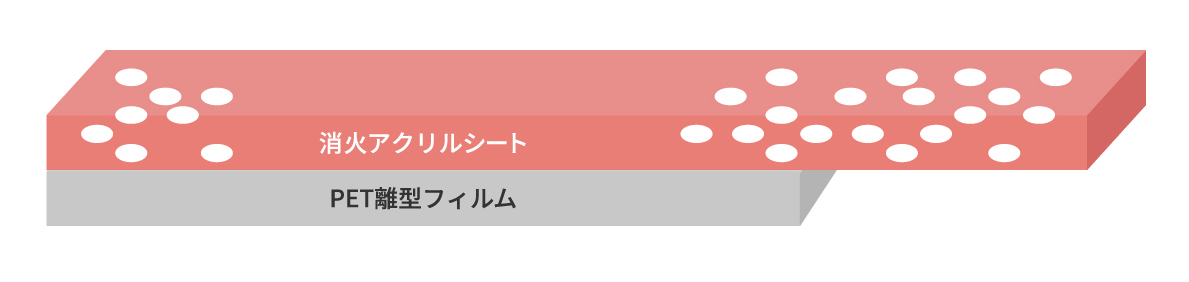

構造

用途

  • 電気自動車（EV）用バッテリーパック・モジュール内
  • 発火リスクが伴う箇所
  • 柔らかいシート素材のため、様々な場所へ貼り付けることが可能です。

特性

項目 単位 開発品
厚み mm 1.8
密度 g/cm3 0.73

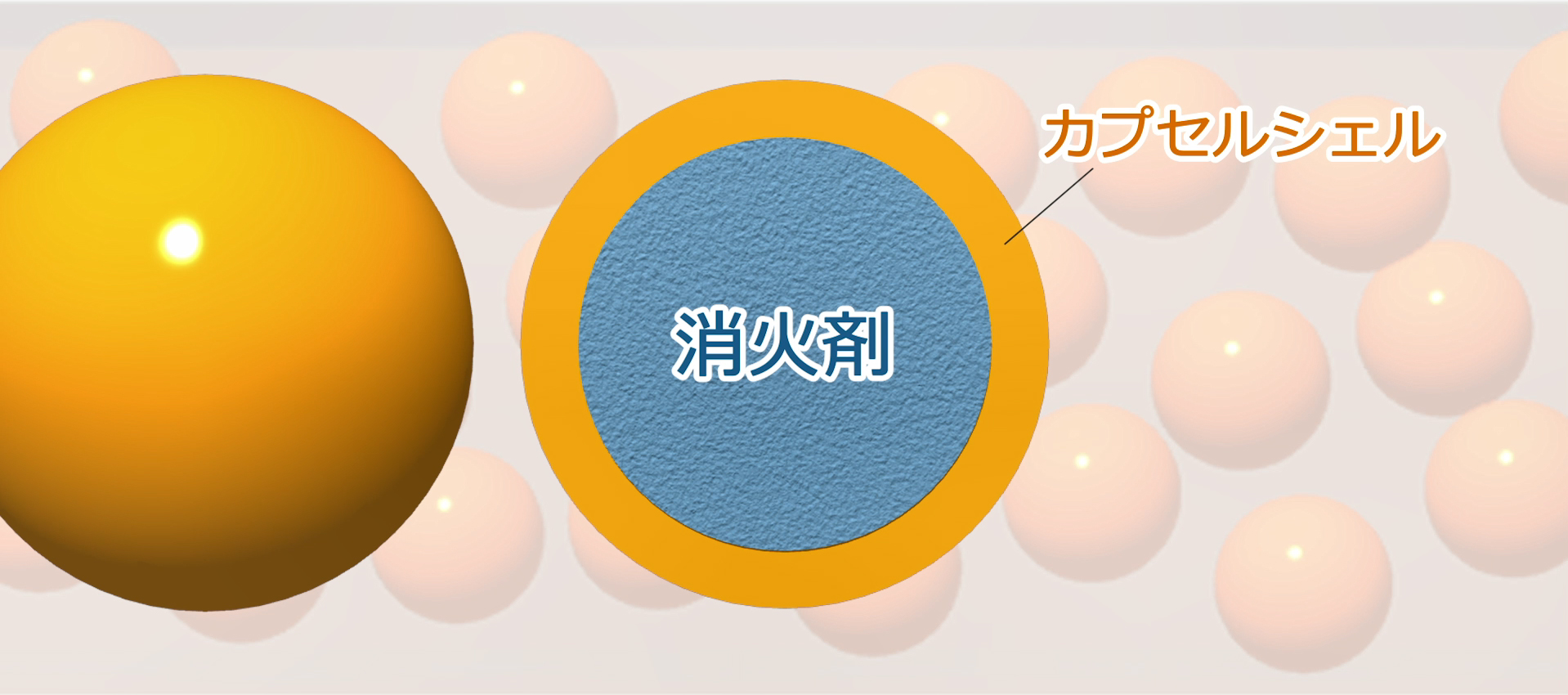

消火メカニズム

火災発生時の熱に反応し、消火剤を放出、消火します

ガストーチ消火テスト

耐火・断熱アクリルフォーム

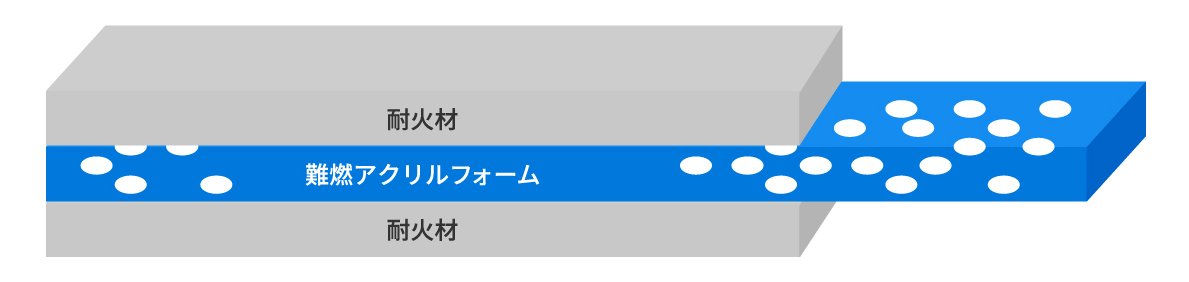

構造

用途

  • 電気自動車（EV）用電池のセル間
  • 断熱性や耐火性が要求される用途

特性

  • 1. 難燃アクリルフォームに耐火性と断熱性を付与しました。
  • 2. 製品にガスバーナーを当てても、製品を突き破りません。
  • 3. 高い断熱性を保有しており、片面を300秒間800℃に加熱しても非加熱表面は300℃以下に留まります。
  • 4. 衝撃吸収性の高いアクリル素材のフォームです。

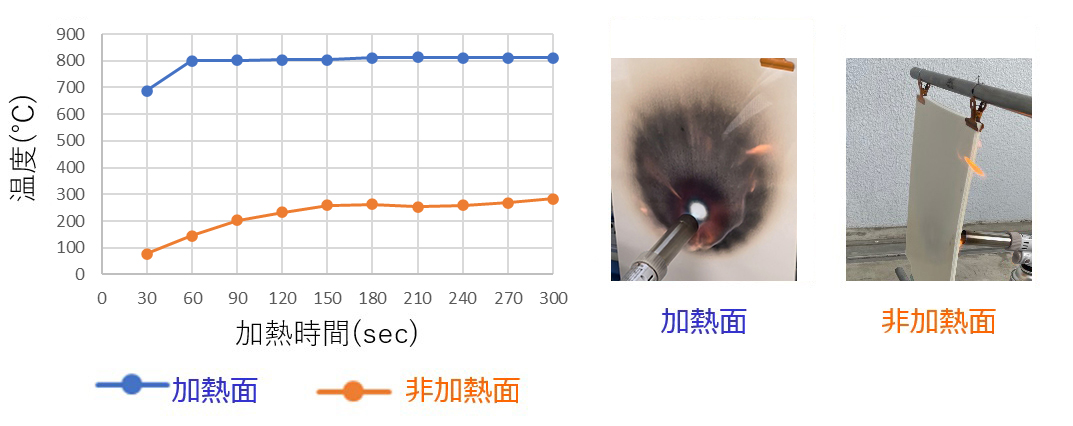

総厚3.5mm製品でのガスバーナー断熱試験

温度測定面 加熱時間(sec)
30 60 90 120 150 180 210 240 270 300
加熱面(℃) 687 800 802 803 804 811 812 811 812 812
非加熱面(℃) 77 144 203 233 259 263 253 259 268 283
断熱効果(℃) -610 -656 -599 -570 -545 -548 -559 -552 -544 -529

高回復アクリルフォーム(コンプレッションパッド)

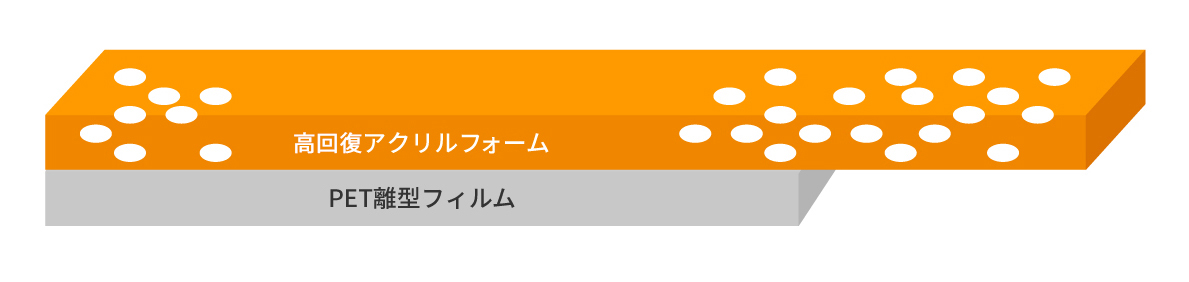

構造

用途

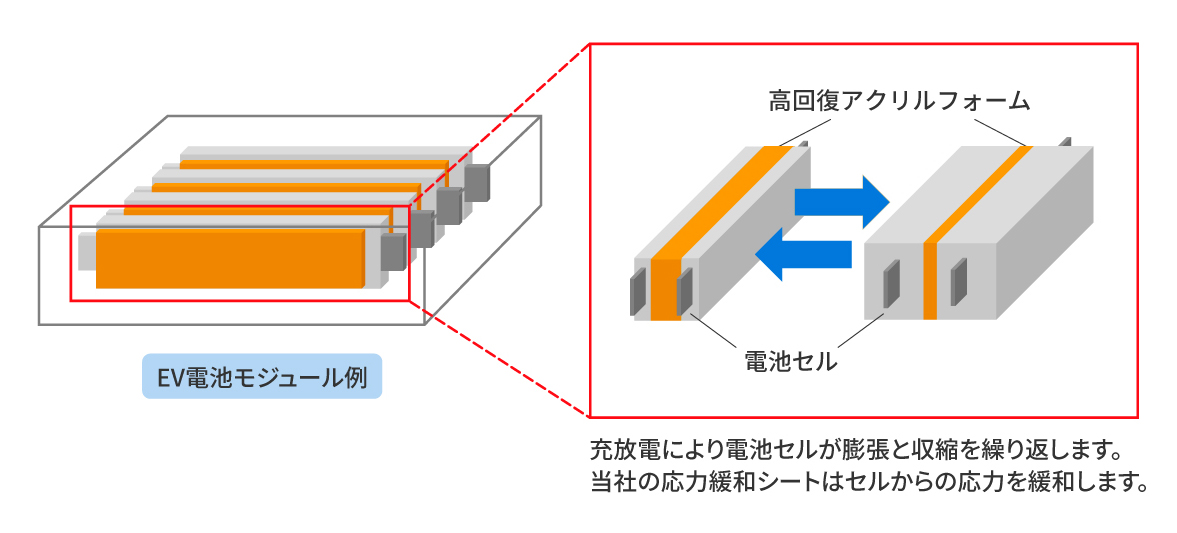

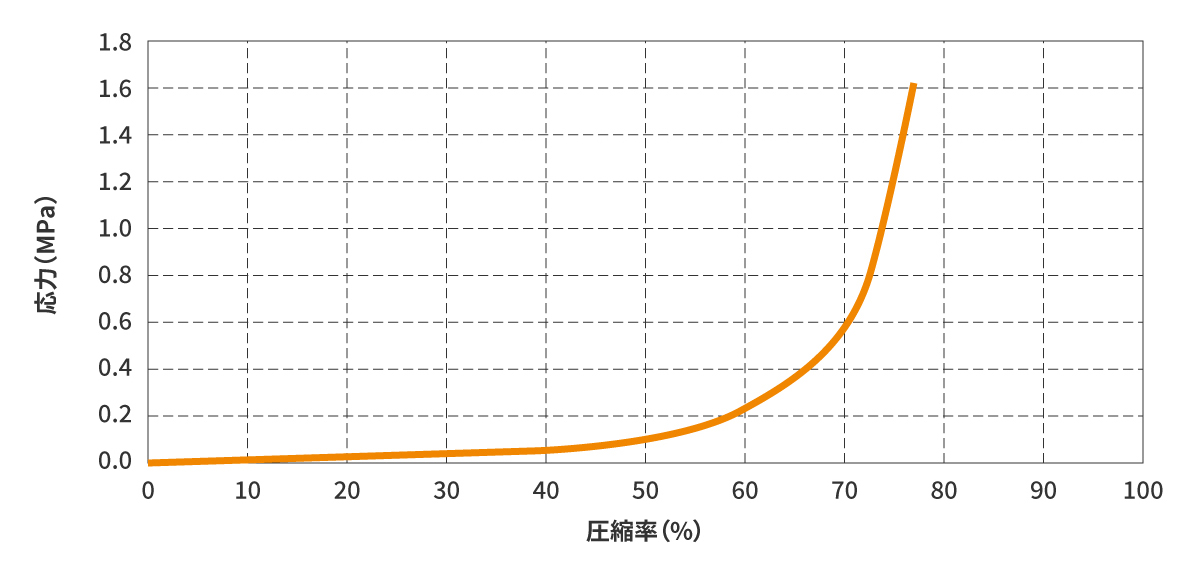

EV電池モジュール例 充放電により電池セルが膨張と収縮を繰り返します。 当社の応力緩和シートはセルからの応力を緩和します。

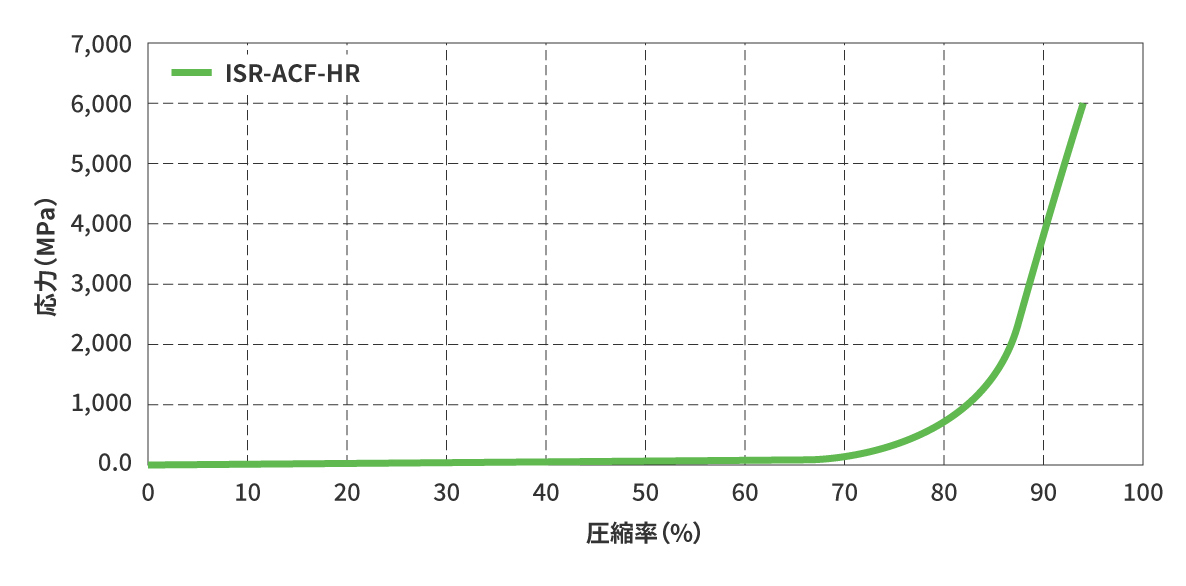

特性

項目 単位 ISR-ACF-HR ISR-ACF-HR2
厚み mm 0.5～3.0
密度 g/cm3 0.3～0.35
吸着力
対SUS		 N/25mm 表面 0.87 0.22
PETセパ面 N/25mm 2.00 1.72
圧縮永久歪
70%圧縮×70℃×22hr		 % 4.03 2.79
長期圧縮永久歪
70%圧縮×55℃×50%RH×1000hr		 % 20.76 13.42

難燃アクリルフォーム

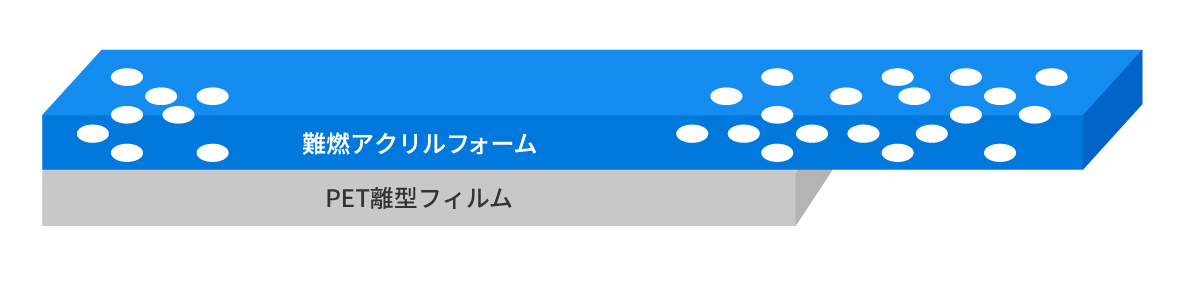

構造

用途

電池パック内で難燃性が求められる用途において 効果を発揮します。

特性

項目 単位 ISR-ACF-FR
厚み mm 1.0～3.0
密度 g/cm3 0.35
吸着力
対SUS		 表面 N/25mm 0.03
PETセパ面 N/25mm 0.85
圧縮永久歪
50%圧縮×常温×72hr		 % 35.02
圧縮永久歪
50%圧縮×70℃×22hr		 % 45.96
表面抵抗率 Ω 1011＜
熱伝導率 厚み方向 W/m・K 0.121
面内方向 W/m・K 0.249
UL94 V-0 試験 - 合格

薄膜放熱シート

タブリード用テーパー加工金属

取扱商品 用途 特性
テーパーアルミ 正極用タブリード 金属箔にテーパー加工を施し、タブフィルムの密封性を向上します。
お客さまごとに加工形状の調整も可能です。
テーパー銅 負極用タブリード

お気軽にお問い合わせください

電子マテリアル部

TEL03-5405-5797
