材料/ 电子材料
软包电池部件
极耳引线用锥形加工金属EV电池用亚克力泡棉

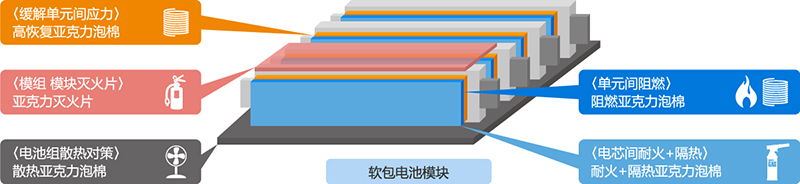

与方形、圆柱形相比，软包电池的成型自由度高、重量轻，因此被广泛应用于EV和移动设备。本公司利用独特的技术和加工功能，经营极耳引线用锥形加工金属和EV电池用亚克力泡棉，为应对满足客户需求的材料开发和加工提供相关方案。
商品一览
PRODUCT LIST
EV电池用亚克力泡棉系列
亚克力灭火片

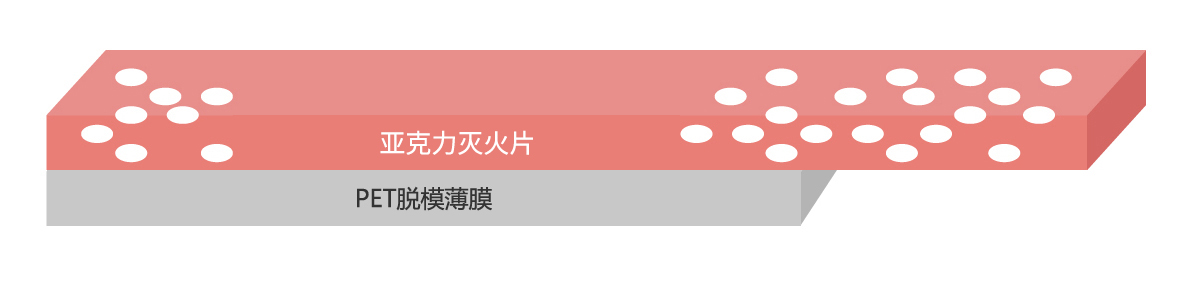

構造
用途
- 电动汽车（EV）电池模块 模组内
- 有易起火风险场所
- 柔软性泡棉，可适应多种产所贴合
特性
| 项目 | 单位 | 开发品 |
|---|---|---|
| 厚度 | mm | 1.8 |
| 密度 | g/cm3 | 0.73 |

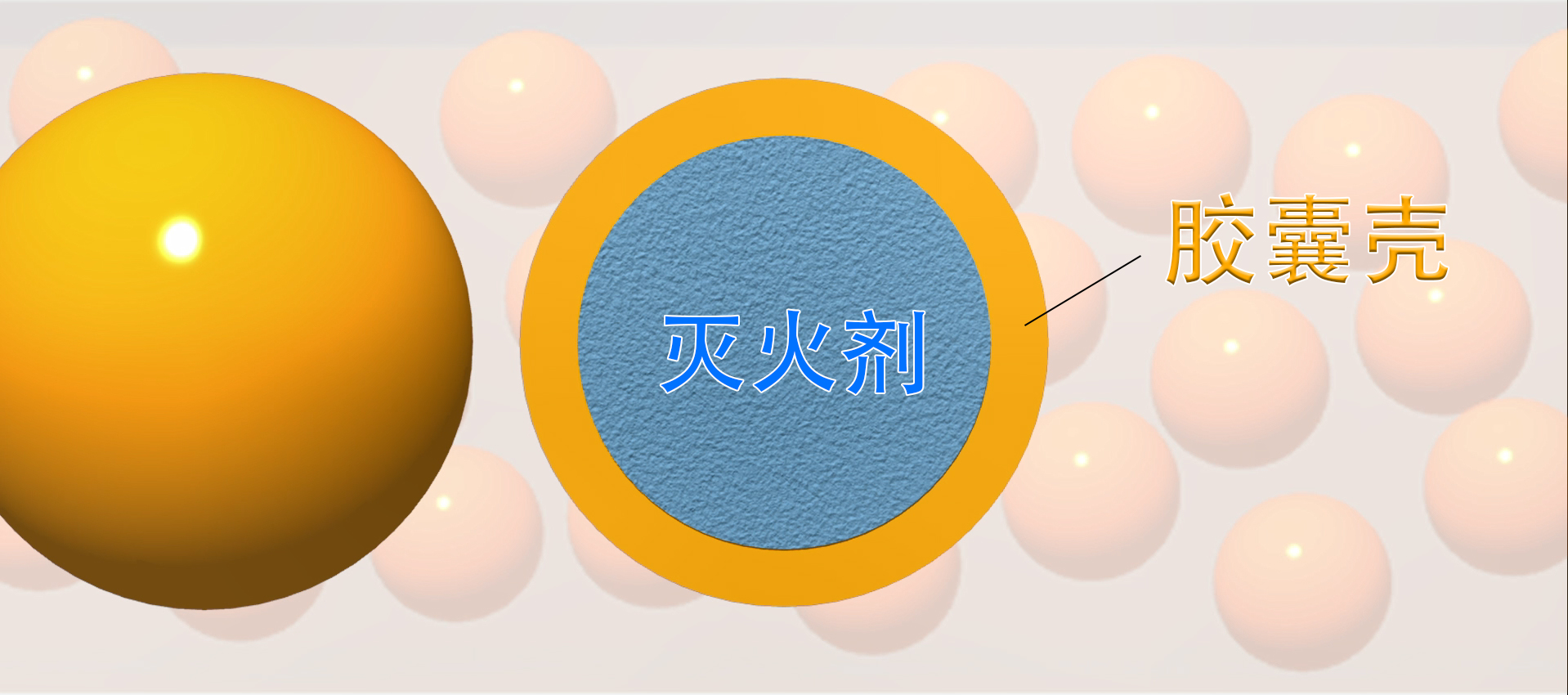

灭火构造

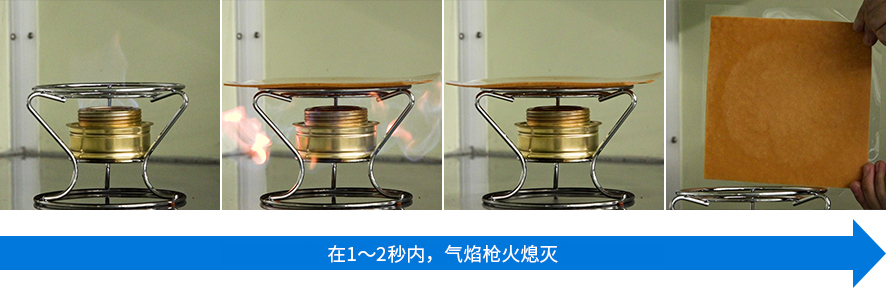

气焰枪灭火测试
耐火，隔热亚克力泡棉

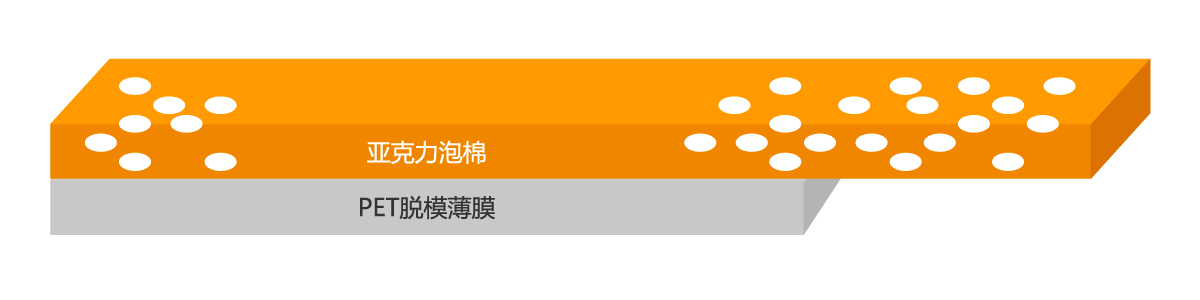

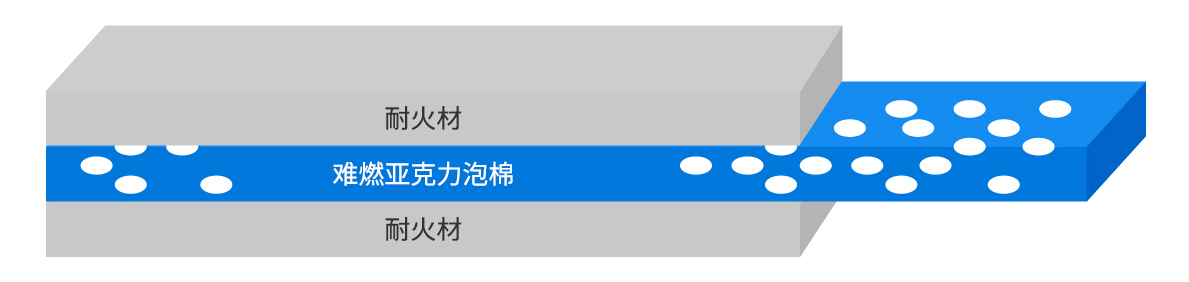

構造
用途
- 电动汽车（EV）用电池电芯
- 有隔热性和耐火性用途要求
特性
- 1. 给与难燃亚克力泡棉耐火和隔热性能
- 2. 使用瓦斯炉燃烧产品，也无法烧穿材料
- 3. 拥有很高的隔热性，300秒对单侧进行800℃加热，非加热面温度可以停留在300℃以下
- 4. 抗冲击性很高的亚克力素材泡棉

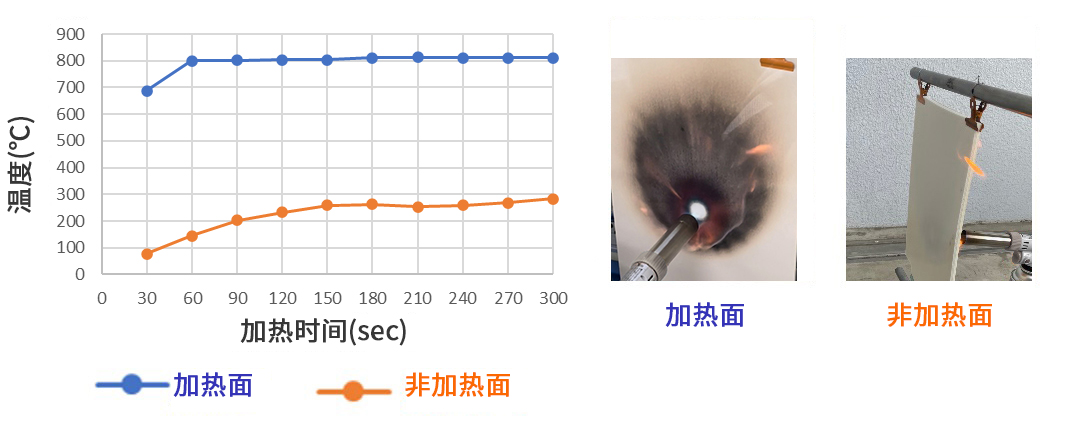

使用喷火枪对总厚3.5mm制品进行隔热试验
| 温度测量面 | 加热时间(sec) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | |
| 加热面(℃) | 687 | 800 | 802 | 803 | 804 | 811 | 812 | 811 | 812 | 812 |
| 非加热面(℃) | 77 | 144 | 203 | 233 | 259 | 263 | 253 | 259 | 268 | 283 |
| 隔热效果(℃) | -610 | -656 | -599 | -570 | -545 | -548 | -559 | -552 | -544 | -529 |

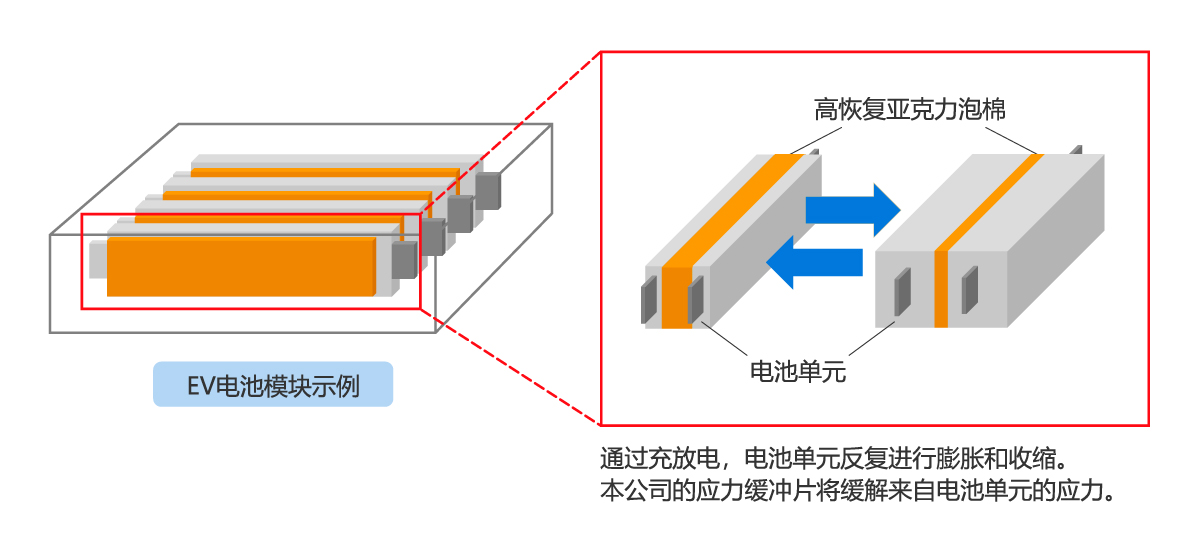

高恢复亚克力泡棉(压缩垫)

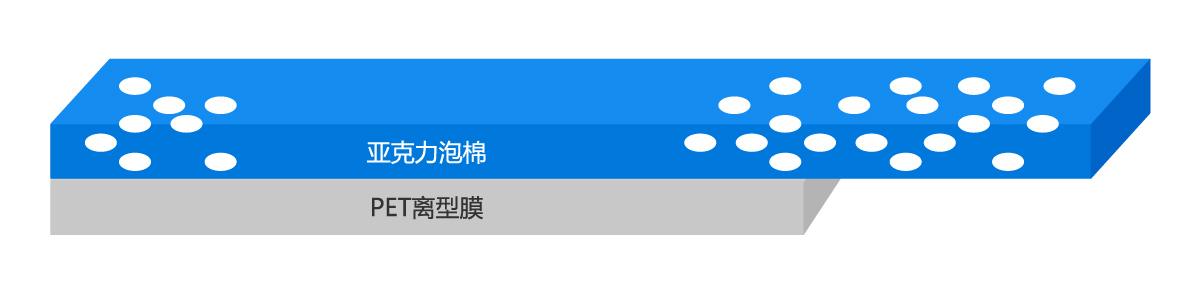

结构
用途

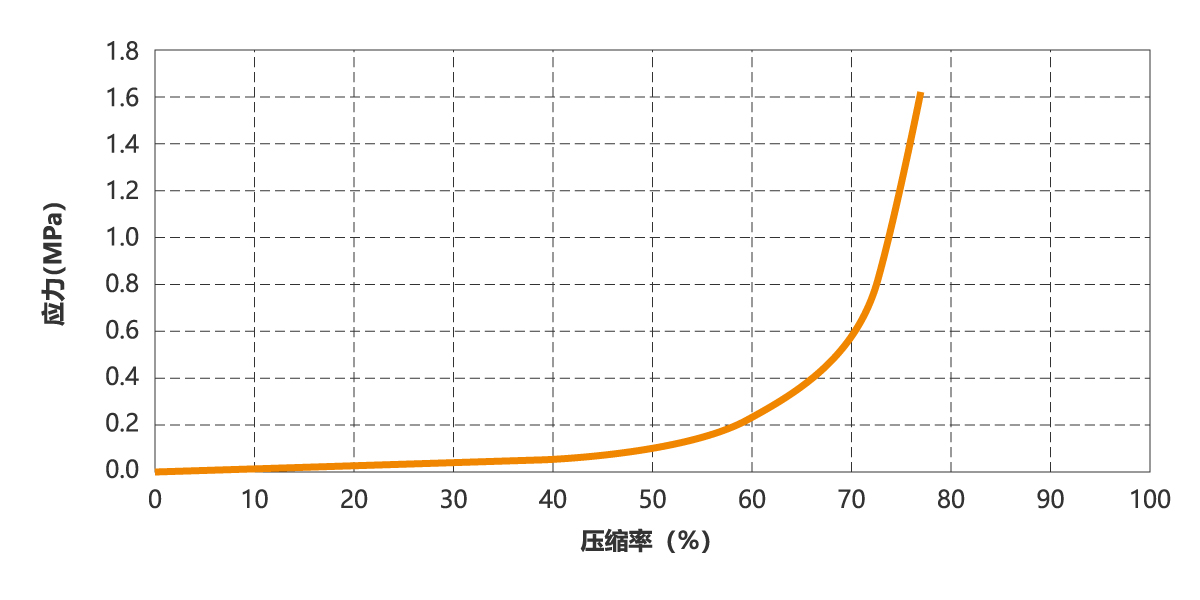

特性
| 项目 | 单位 | ISR-ACF-HR | ISR-ACF-HR2 | |
|---|---|---|---|---|
| 厚度 | mm | 0.5～3.0 | ||
| 密度 | g/cm3 | 0.3～0.35 | ||
| 吸附力 抗SUS |
N/25mm | 表面 | 0.87 | 0.22 |
| PET离型膜面 | N/25mm | 2.00 | 1.72 | |
| 压缩永久变形 70%压缩×70℃×22hr |
% | 4.03 | 2.79 | |
| 长期压缩永久变形 70%压缩×55℃×50%RH×1000hr |
% | 20.76 | 13.42 | |
阻燃亚克力泡棉
结构

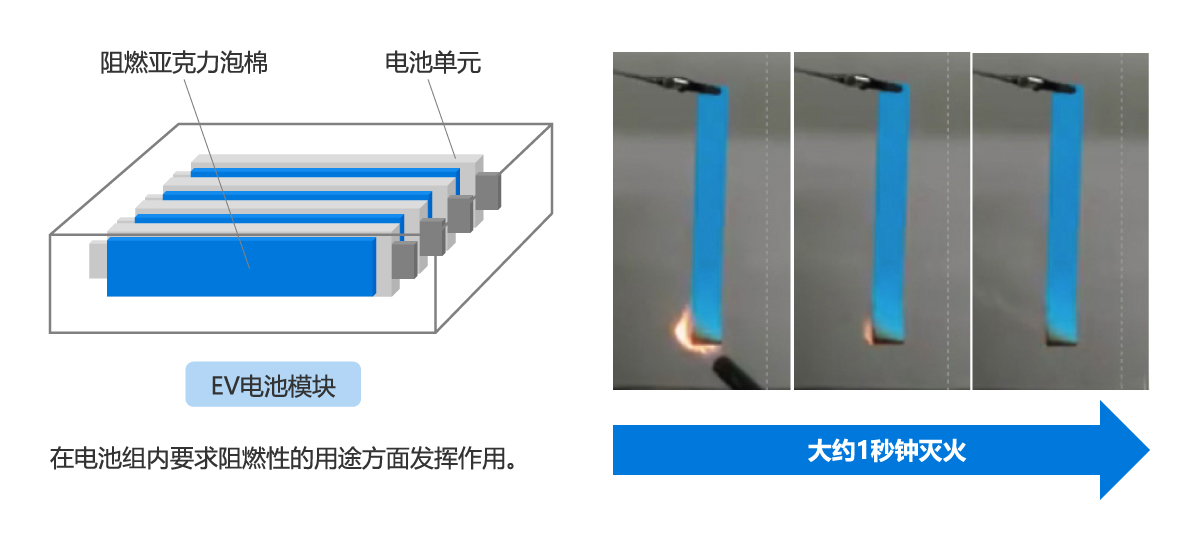

用途
特性
| 项目 | 单位 | ISR-ACF-FR | |
|---|---|---|---|
| 厚度 | mm | 1.0～3.0 | |
| 密度 | g/cm3 | 0.35 | |
| 吸附力 抗SUS |
表面 | N/25mm | 0.03 |
| PET离型膜面 | N/25mm | 0.85 | |
| 压缩永久变形 50%压缩×常温×72hr |
% | 35.02 | |
| 压缩永久变形 50%压缩×70℃×22hr |
% | 45.96 | |
| 表面电阻率 | Ω | 1011＜ | |
| 热传导率 | 厚度方向 | W/m・K | 0.121 |
| 面内方向 | W/m・K | 0.249 | |
| UL94 V-0 试验 | - | 合格 | |

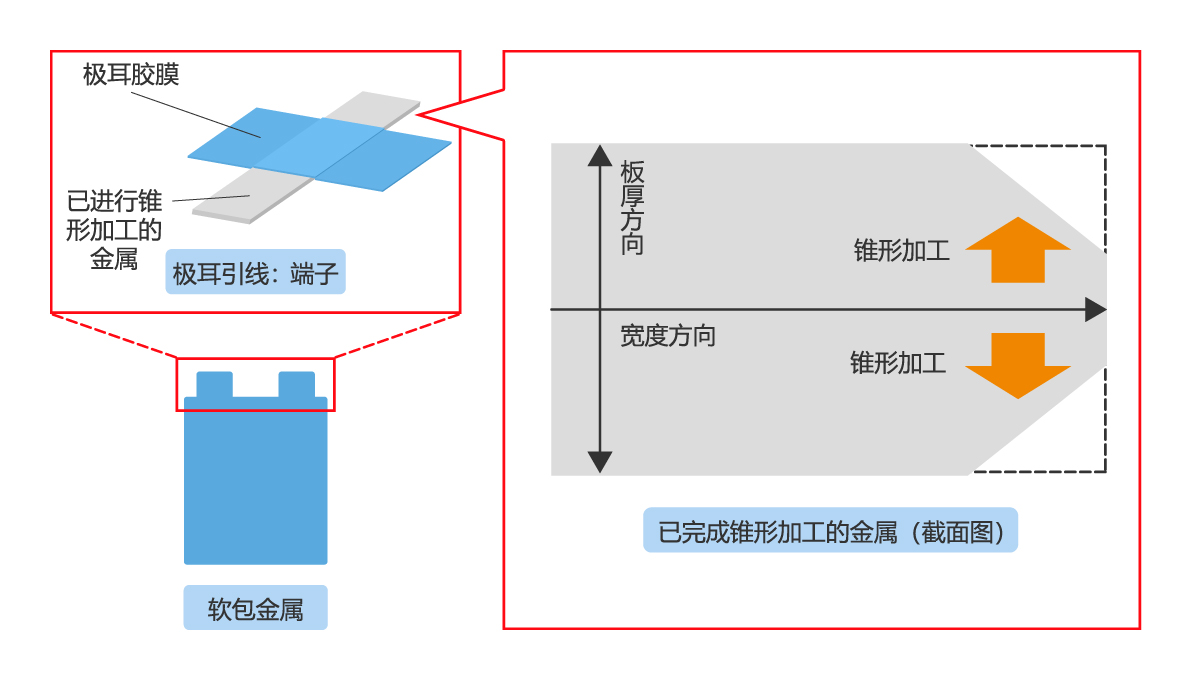

极耳引线用锥形加工金属
| 经营商品 | 用途 | 特性 |
|---|---|---|
| 锥形铝 | 正极用极耳引线 | 金属箔经过锥形加工，提高极耳胶膜的密封性。 也可以按客户调整加工形状。 |
| 锥形铜 | 负极用极耳引线 |
欢迎咨询 电子材料部
